Sobre o Produto Vetorial

O produto vetorial é uma ferramenta muito importante na Física e na Matemática Aplicada, pois através dela podemos calcular a área de um triângulo ou paralelogramo definido por dois vetores. O torque pode também ser definido através do produto vetorial.

Neste post, veremos a definição, as propriedades e algumas aplicações deste importante produto.

Definição 1: O produto vetorial dos vetores [;\vec{u} = (x_1,y_1,z_1) = x_1\vec{i} + y_1\vec{j} + z_1\vec{k};] e [;\vec{v} = (x_2,y_2,z_2) = x_2\vec{i} + y_2\vec{j} + z_2\vec{k};] , tomados nesta ordem e denotado por [;\vec{u}\times \vec{v};] é definido por

[;\vec{u}\times \vec{v} =\begin{vmatrix}\vec{i} & \vec{j} & \vec{k}\\ x_1 & y_1 & z_1 \\x_2 & y_2 & z_2 \\ \end{bmatrix};]

Desta expressão vemos que o produto vetorial de dois vetores é um vetor. Para resolver o determinante podemos usar o método de Sarrus em que repete a primeira e a segunda coluna. Particularmente, eu prefiro usar o método de Laplace que consiste em transformar o determinante acima em [;3;] determinantes [;2\times 2;], isto é,

[;\vec{u}\times \vec{v} = \begin{vmatrix}y_1 & z_1 \\y_2 & z_2 \\ \end{vmatrix}\vec{i} - \begin{vmatrix}x_1 & z_1 \\x_2 & z_2 \\ \end{vmatrix}\vec{j} + \begin{vmatrix}x_1 & y_1 \\x_2 & y_2 \\ \end{vmatrix}\vec{k};]

Usando essa expressão, segue que [;(\vec{u}\times\vec{v})\cdot \vec{u} = (\vec{u}\times\vec{v})\cdot \vec{v} = 0;], ou seja, o produto vetorial é um vetor mutuamente ortogonal aos vetores [;\vec{u};] e [;\vec{v};].

Exemplo 1: Determine um vetor unitário e ortogonal ao plano definido pelos vetores [;\vec{u} = (1,-1,2);] , [;\vec{v}=(2,-1,3);].

Resolução:
Seja [;\vec{n};] o vetor pedido. Usando o desenvolvimento de Laplace, temos:

[;\vec{u}\times \vec{v} = \begin{vmatrix}-1 & 2 \\-1 & 3 \\ \end{vmatrix}\vec{i} - \begin{vmatrix}1 & 2 \\2 & 3 \\ \end{vmatrix}\vec{j} + \begin{vmatrix}1 & -1 \\2 & -1 \\ \end{vmatrix}\vec{k} = -\vec{i} + \vec{j} + \vec{k} = (-1,1,1);]

Pelo comentário acima, este vetor é ortogonal ao plano definido pelos vetores e [;\vec{v};], mas

[;\mid \vec{u}\times \vec{v}\mid = \sqrt{(-1)^2 + 1^2 + 1^2} = \sqrt{3};]

Para obter o vetor unitário [;\vec{n};], basta dividir pelo seu módulo, isto é,

[;\vec{n} = \frac{\vec{u}\times \vec{v}}{\mid \vec{u}\times\vec{v}\mid } = \frac{(-1,1,1)}{\sqrt{3}};]

As propriedades do produto vetorial decorrem diretamente das propriedades dos determinantes. Assim, se [;M;] uma matriz [;n\times n;] de números reais, então:

[;1);] O sinal de [;\det(M);] é alterado se permutarmos duas de suas linhas;

[;2);] Se uma linha de [;M;] é multiplicada por [;k \in \mathbb{R};], então [;\det(kM) = k\det(M);];

[;3);] Se existem duas linhas proporcionais, então [;\det(M) = 0;];

[;4);] Se a [;i;]-ésima linha da matriz [;M;] é representada por uma soma, então o determinante pode ser escrito como a soma de dois determinantes em que a [;i;]-ésima linha de cada um deles é formada pelas parcelas da soma.

Da propriedade [;1);], segue que [;\vec{v}\times \vec{u} = - \vec{u}\times \vec{v};];
Da propriedade [;2);], obtemos [;(k\vec{u})\times \vec{v} = k(\vec{u}\times \vec{v});];
A propriedade [;(k\vec{u})\times \vec{u} = \vec{0};], segue da propriedade [;3);];
E a propriedade [;\vec{u}\times (\vec{v} + \vec{w}) = \vec{u}\times \vec{v} + \vec{u}\times \vec{w};] é consequência da propriedade [;4);].

Da primeira propriedade, vemos que existem apenas dois vetores unitários ortogonais ao plano formado pelos vetores [;\vec{u};] e [;\vec{v};]. É interessante notar que

[;\vec{i}\times \vec{j} = \vec{k}, \quad \vec{j}\times \vec{k} = \vec{i} \quad \text{e} \quad \vec{k}\times \vec{i} = \vec{j};]
e que
[;\vec{i}\times \vec{i} = \vec{j}\times \vec{j} = \vec{k}\times \vec{k} = \vec{0};]

Para ver a interpretação geométrica do produto vetorial, usaremos a identidade de Lagrange, dada por

[;\mid\vec{u}\times \vec{v}\mid^2 + \mid \vec{u}\cdot \vec{v}\mid^2 = \mid\vec{u}\mid^2\ \mid\vec{v}\mid^2 \qquad (1);]

A demonstração de [;(1);] é clássica e basta desenvolver o membro esquerdo usando as expressões:

[;\mid \vec{u}\times \vec{v}\mid^2 = (y_1z_2 - y_2z_1)^2 + (x_1z_2 - x_2z_1)^2 + (x_1y_2 - x_2y_1)^2;]
e
[;\mid\vec{u}\cdot\vec{v}\mid^2 = (x_1x_2 + y_1y_2 + z_1z_2)^2;]

Deixo para o leitor verificar a expressão [;(1);]. Por outro lado, o produto escalar de [;\vec{u};] e [;\vec{v};] é dado por

[;\vec{u}\cdot \vec{v} = \mid\vec{u}\mid\ \mid\vec{v}\mid\cos \theta \qquad (2);]

Substituindo [;(2);] em [;(1);], temos:

[;\mid \vec{u}\times \vec{v}\mid^2 = \mid\vec{u}\mid^2\mid\vec{v}\mid^2 - \mid\vec{u}\mid^2\mid \vec{v}\mid^2\cos^2\theta =\mid\vec{u}\mid^2\mid\vec{v}\mid^2(1 - \cos^2\theta);]

[;=\mid\vec{u}\mid^2\mid\vec{v}\mid^2(1 - \cos^2\theta) = \mid\vec{u}\mid^2\mid\vec{v}\mid^2\sin \theta;]
ou seja,
[;\mid\vec{u}\times \vec{v}\mid = \mid\vec{u}\mid\mid\vec{v}\mid\sin \theta;]

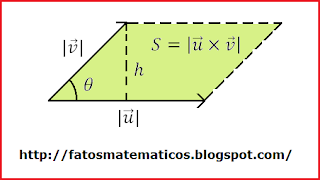

Proposição 1: Geometricamente o módulo do produto vetorial de dois vetores representa a área do paralelogramo formado por esses vetores.


De fato, da figura acima, a área do paralelogramo é

[;S = \mid \vec{u}\mid h \qquad (3);]
Mas,
[;\sin \theta = \frac{h}{\mid\vec{v}\mid} \quad \Rightarrow \quad h =\mid \vec{v}\mid \sin \theta \qquad (4);]

Substituindo [;(4);] em [;(3);], temos:

[;S = \mid\vec{u}\mid\mid\vec{v}\mid\sin \theta = \mid\vec{u}\times\vec{v}\mid;]

Observação: Segue deste resultado que a área do triângulo definido pelos vetores [;\vec{u};] e [;\vec{v};] é a metade do módulo do produto vetorial.

Exemplo 2: Determine a área do paralelogramo determinado pelos vetores [;\vec{u} = \vec{AB};] e [;\vec{v} = \vec{AC};], sendo [;A(-1,2,1);], [;B(0,1,3);] e [;C(2,1,-1);].

Resolução:
Sendo
[;\vec{u} = \vec{AB} = B - A = (0,1,3) - (-1,2,1) = (1,-1,2);]
e
[;\vec{v} = \vec{AC} = C - A = (2,1,-1) - (-1,2,1) = (3,-1,-2);]
então,
[;\vec{u}\times \vec{v} = (1,-1,2)\times (3,-1,-2) = (4,8,2);]

donde segue que
[;S = \mid \vec{u}\times \vec{v}\mid = \sqrt{4^2 + 8^2 + 2^2} = \sqrt{84} = 2\sqrt{21}\ u.a.;]
