Uma Fórmula Para Calcular o Comprimento da Elipse

Ao contrário de uma circunferência, não existe uma fórmula simples para calcular exatamente o comprimento (perímetro) de uma elipse. Deste modo, iremos deduzir uma expressão aproximada em função do seu semi-eixo maior e de sua excentricidade.

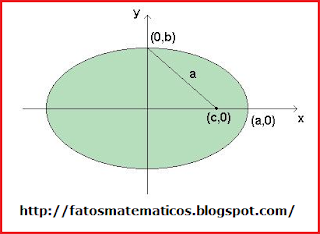

Seja a elipse de semi-eixo maior [;a;] e semi-eixo menor [;b;] centrada na origem, conforme a figura ao lado. Os pontos [;(\pm c,0);] são os focos que satisfaz a relação

[;a^2 = b^2 + c^2 \qquad (1);]

Sua excentricidade é definida por [;e = c/a;] e usando a definição de elipse é possível mostrar que sua equação cartesiana é dada por

[;\frac{x^2}{a^2} + \frac{y^2}{b^2} = 1 \qquad (2);]

Para determinar o comprimento desta elipse, usaremos a seguinte fórmula cuja dedução pode ser encontrada nos livros de Cálculo.

[;L = \int dl = \int_{a}^{b}\sqrt{1 + (y^{\prime})^2}dx \qquad (3);]

Derivando implicitamente em relação a [;x\ ;] a expressão [;(1);], temos

[;\frac{2x}{a^2} + \frac{2y}{b^2}y^{\prime} = 0 \quad \Rightarrow \quad y^{\prime} = - \frac{b^2x}{a^2y}\quad \Rightarrow;]

[;1 + (y^{\prime})^2 = 1 + \frac{b^4x^2}{a^4y^2}\qquad (4);]

Isolando [;y^2;]da expressão [;(1);], temos a expressão

[;y^2 = b^2\biggl(1 - \frac{x^2}{a^2}\biggr) \qquad (5);]

Substituindo [;(5);] em [;(4);], segue que

[;1 + (y^{\prime})^2 = 1 + \frac{b^2x^2}{a^2(a^2 - x^2)} = \frac{a^2(a^2 - x^2) + b^2x^2}{a^2(a^2 - x^2)} = \frac{a^4 - (a^2 - b^2)x^2}{a^2(a^2 - x^2)};]
[;= \frac{a^4 - c^2x^2}{a^2(a^2 - x^2)} = \frac{a^2 - \frac{c^2x^2}{a^2}}{a^2 - x^2} = \frac{a^2 - e^2x^2}{a^2 - x^2}\qquad (6);]

Substituindo [;(6);] na expressão [;(3);], temos

[;L = 4\int_{0}^{a}\sqrt{\frac{a^2 - e^2x^2}{a^2 - x^2}}dx;]

Fazendo a substituição trigonométrica [;x = a\sin \theta;], temos [;dx = a\cos \theta d\theta;]. Para [;x = 0 \ \Rightarrow \ \theta = 0;] e para [;x = a \ \Rightarrow \ \theta = \pi/2;]. Assim,

[;L = 4\int_{0}^{\pi/2}\sqrt{\frac{a^2 - e^2a^2\sin^2\theta}{a^2 - a^2\sin^2\theta}}a\cos \theta d\theta = 4a\int_{0}^{\pi/2}\sqrt{\frac{1 - e^2\sin^2\theta}{\cos^2\theta}}\cos \theta d\theta;]

[;= 4a\int_{0}^{\pi/2}\sqrt{1 - e^2\sin^2\theta}d\theta \qquad (7);]

Observe que se [;e = 0;], a elipse representa uma circunferência de raio [;a;] e segue da expressão [;(7);] que [;L = 2\pi a;] como era esperado.

A integral dada em [;(7);] é uma integral elíptica e já foi amplamente estudada por grandes matemáticos o qual mostraram que expressar a integral acima em termos de funções elementares. Deste modo, para obter uma fórmula para comprimento da elipse, iremos expandir o integrando através do binômio de Newton, ou seja,

[;(1 + x)^n = 1 + nx + \frac{n(n-1)x^2}{2!} + \frac{n(n-1)(n-2)x^3}{3!}+\ldots;]

Fazendo [;n = 1/2;] e [;x = -e^2\sin^2\theta;] nesta expressão, obtemos

[;(1 - e^2\sin^2\theta)^{1/2} \simeq 1 -\frac{e^2 \sin^2 \theta}{2} + \frac{e^4\sin^4\theta}{8} - \frac{e^6\sin^6\theta}{16} \qquad (8);]

Substituindo [;(8);] em [;(7);] e integrando termo a termo, obtemos a fórmula aproximada para calcular o comprimento de uma elipse em função de sua excentricidade e do seu eixo maior, isto é,

[;L \simeq \pi a \biggl(2 - \frac{e^2}{2} + \frac{3e^4}{16} - \frac{5e^6}{128}\biggr) \qquad (9);]

Exemplo: Um jadineiro é contratado para construir um canteiro no formato de uma elipse de eixos iguais [;40 \ m;] e [;50 \ m;] respectivamente. Para delimitá-lo, o jardineiro construirá uma cerca com estacas e [;3;] voltas de arame. Determine a quantidade de arame necessário para este projeto.

Resolução: Note que o semi-eixo maior é [;a = 25\ m;] e o semi-eixo menor é igual a [;b = 20\ m;], de modo que [;c = \sqrt{25^2 - 20^2} = 15\ m;] e [;e = c/a = 15/25 = 0,6;]. Usando a fórmula acima segue que o comprimento de arame para dar uma volta é

[;L \simeq \pi\cdot 25\biggl(2 - \frac{0,6^2}{2} + \frac{3\cdot 0,6^4}{16} - \frac{5\cdot 0,6^6}{128}\biggr) = 144,71\ m;]

Portanto, o comprimento mínimo necessário para cercar o canteiro elíptico é [;144,71\times 3 \simeq 434\ m;].

Gostará de ler também:
- Uma Fórmula Para Calcular a Área de Superfície do Elipsóide de Revolução;
- Volume do Elipsóide pelo Princípio de Cavalieri.

14 comentários:

  1. Encontrei a fórmula mostrada a seguir, que não verifiquei se corresponde à sua, mas considerada como sendo muito conhecida no livro de fracções contínuas "Continued Fractions with Applications" de Lisa Lorentzen e Haakon Waadeland:

    L = π(a+b)(1+t/4+t^2/64+t^3/256+...),

    em que t = ((a-b)/a+b))^2.

    No livro deduz-se a fórmula aproximada

    L ≈ π(a+b)(3-√(4-t)) descoberta pela 1.ª vez por Ramanujan.

    Para o seu exemplo, em que a=25 e b=20, vem:

    t = ((a-b)/a+b))^2 = (5/45)^2 = 1/81

    e

    L ≈ 45π(3-√(4-1/81)) ≈ 141,81 m

    ResponderExcluir
  2. Bem interessante estas fórmulas. Tinha visto a fórmula deduzida por Ramanujan, mas resolvi não comentar neste post. Muito obrigado pelo comentário!!

    ResponderExcluir
  3. Olá prof. Paulo!
    Muito interessante teu post, me ajudou bastante pois eu também estava estudando esse problema.

    Porém, eu cheguei a expressão (7) um pouco diferente: o interior da raiz ficou 1 - e² - e².(sin(t))². O resto ficou igual (usei t ao invés de teta). Não tenho idéia quem de nós chegou na expressão mais correta, mas é um problema que vem me chamando atenção nos últimos dias.

    Percebi que se e=1 temos uma elipse tão achatada que seu comprimento tende a 4a. Com a minha expressão isso acontece, por isso vim te perguntar se é possível que eu esteja certo.

    Um abraço

    ResponderExcluir
  4. Ps: o interior da raiz ficou 1 - e² + e².(sin(t))², escrevi errado ali em cima

    é possível que nossas expressões sejam inclusive equivalentes, não chequei isso ainda

    desculpe o incômodo, mas não tenho nenhum livro sobre o assunto, por isso vim te perguntar aqui

    ResponderExcluir
  5. Pois é Matheus, o melhor é digitar no word as suas ideias e me enviar por e-mail para eu analisar com calma e comparar as duas expressões.
    Fico contente em saber que teve interesse neste problema.

    ResponderExcluir
  6. analisei com mais calma agora, na verdade a expressão é a mesma, apenas consideramos ângulos diferentes: pelo que eu entendi o teu teta parte do eixo y no sentido horário, enquanto o meu t parte do eixo x com sentido anti-horário.

    essa pequena diferença se deu pois encaramos o problema de formas diferentes: eu parametrizei a elipse desde o inicio, partindo de x=a.cos(t) e y=b.sen(t)

    engraçado é que eu cai nesse problema sem querer, pois fui tentar calcular o centróide de um arame elíptico para uma cadeira de mecânica vetorial

    de qualquer forma, parabéns pelo post, me ajudou muito!
    abraço

    ResponderExcluir
  7. Professor para resolver essa integral (7) por aproximação, utilizando a regra do trapezio em integração numérica, será que seria uma boa solução? o senhor poderia resolve-lá dessa forma?

    ResponderExcluir
    Respostas
    1. Olá Sonildo, se você deseja precisão, recomendo que use a regra de integração de Simpson que apresenta um erro menor. Se quiser ainda mais precisão você pode aumentar o número de pontos ou usar outras técnicas de integração, tal como a integração gaussiano. Além disso, para resolver numericamente a integral acima tem que ser dado o valor de e para cada integral. Recomendo que procure na internet ou em bibliotecas, livros e apostilas sobre o assunto.

      Excluir
  8. Me soa estranho utilizar 434m de arame para fechar com 3 fiadas, um canteiro de apenas 40cmx50cm em forma elíptica.... Acho que o enunciado está errado... onde se lê 40cm e 50cm, leia-se respectivamente 40metros e 50 metros.... o que, pela minha forma de calcular (mais simples), daria 424,11 metros...

    ResponderExcluir
    Respostas
    1. Realmente houve um erro de digitação o qual já foi corrigido. Obrigado pela leitura atenta e volte sempre.

      Excluir
  9. Professor, a equação 8 ao ser integrada não da a expressaõ 9, os termos 3 e 4 não são, no termo 3, 3e^4/32 e o termo 4 é 5e^6/256. Agradeço se o senhor concorda com isto, e se for o caso, por favor, me faz saber.

    ResponderExcluir
  10. Integrate[(Sin[t])^4, {t, 0, Pi/2}] =3Pi/16
    Integrate[(Sin[t])^6, {t, 0, Pi/2}] =5Pi/32

    Termo 3: 3Pi/16*e^4/8 = 3*Pie^4/128
    Termo 4: 5Pi/32*e^6/16 = 5*Pie^6/512


    ResponderExcluir
    Respostas
    1. Realmente, refiz as contas e vi que a integral sin^4x de x = 0 a pi/2 é igual a 3pi/16. Tenho que corrigir a fórmula acima. Obrigado pelo comentário e volte sempre.

      Excluir
